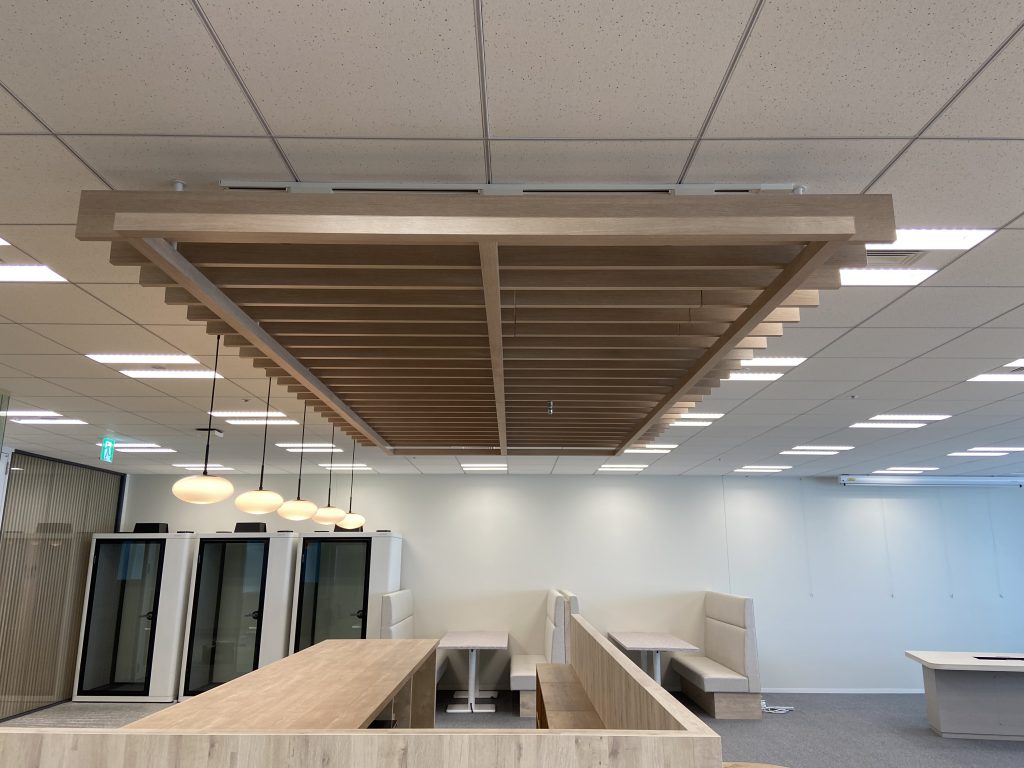

オフィス内パントリーエリアの天井にルーバーを施⼯しました。

⼀般的にルーバーとは細⻑い⽻板(はいた)を隙間をあけて平⾏に

並べたもののことを⾔います。建築に使うルーバーとは主に⽇除け・

⾬除け・通⾵・換気・⽬隠しを⽬的として、室外側に取り付けられる

イメージがありますが、室内側でも内装の壁や天井の造作のデザイン

として、様々な場所に使われるようになりました。

形状やカラーバリエーションも豊富で機能性とデザイン性の両⽅を合わせ

持つ良い建材だと思います。















今回はそんな天井ルーバーの⼀部に取り外し可能な点検⼝を製作しました。

天井には様々な設備がありますので、ルーバーで覆ってしまう範囲にも点検

するスペースを設けなければなりません。

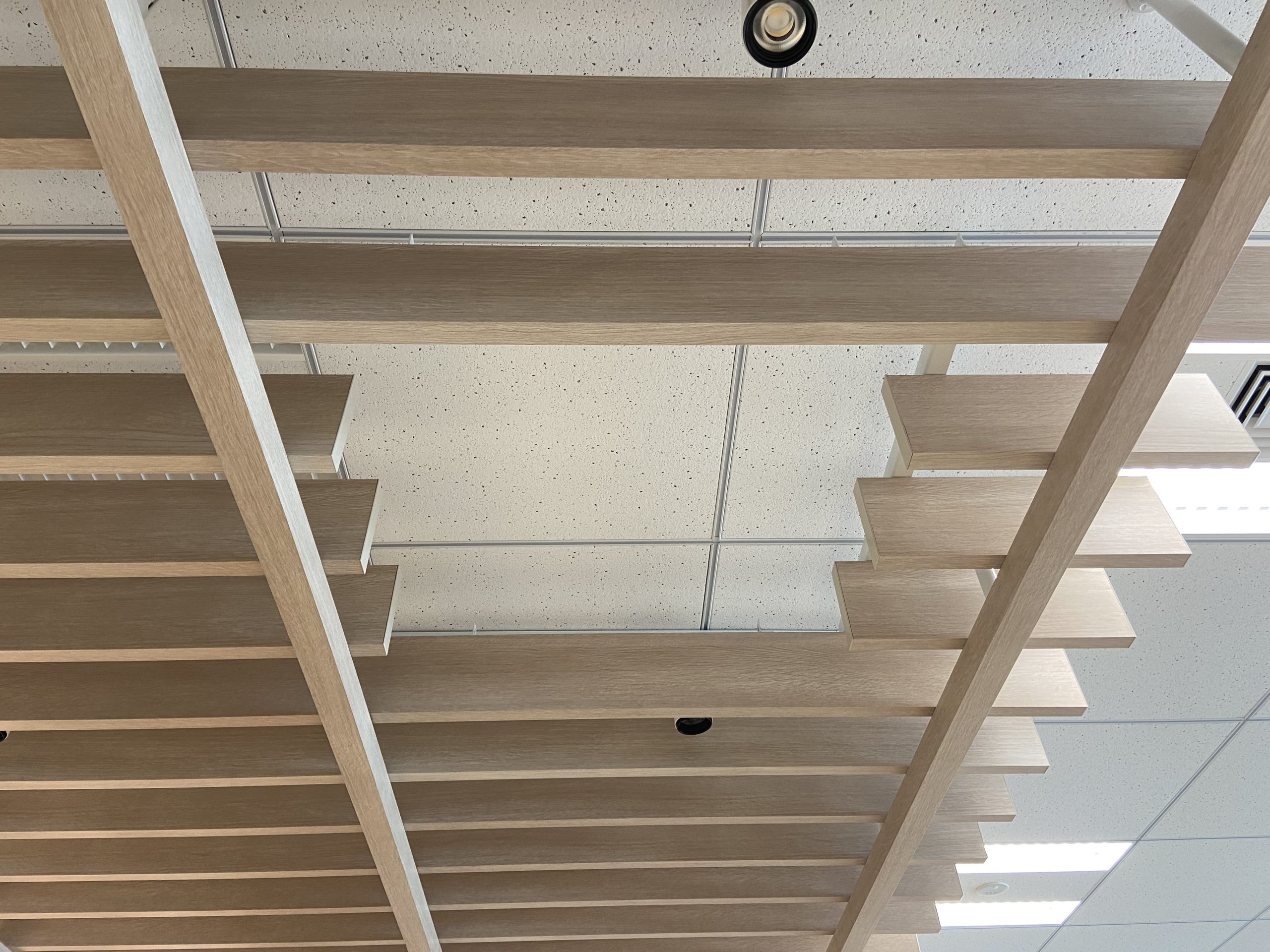

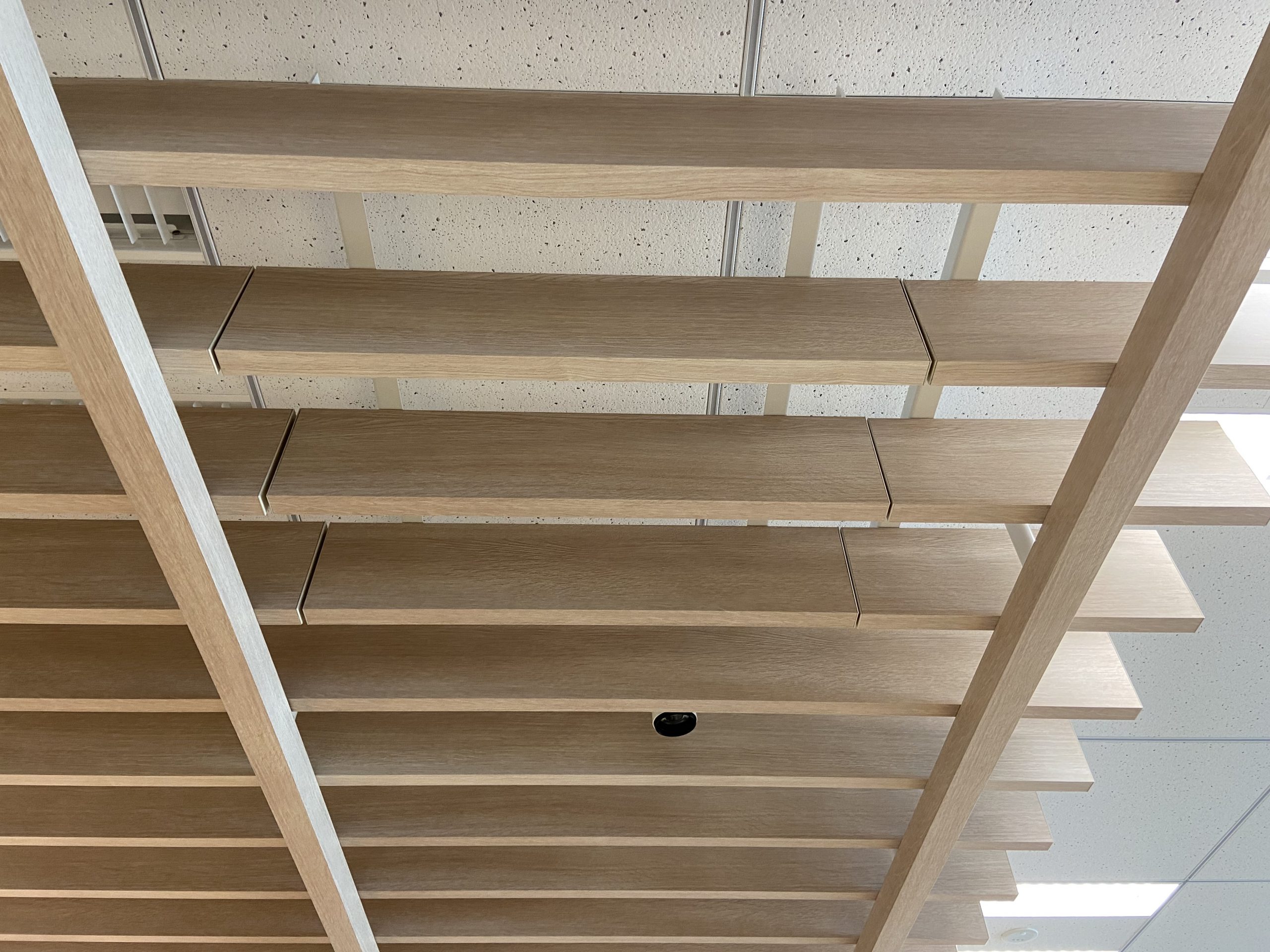

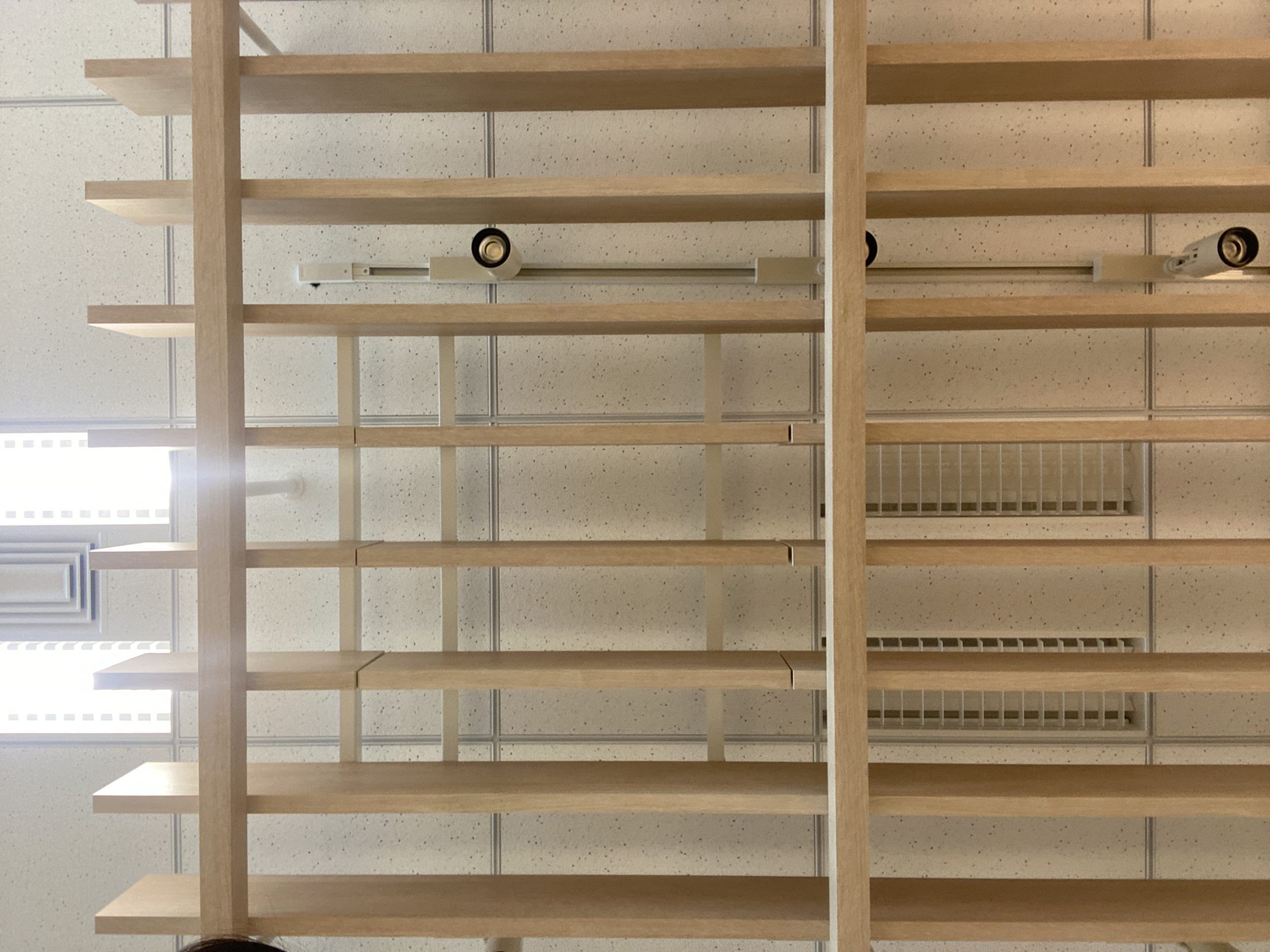

こちらは下から⾒上げたときの写真です。

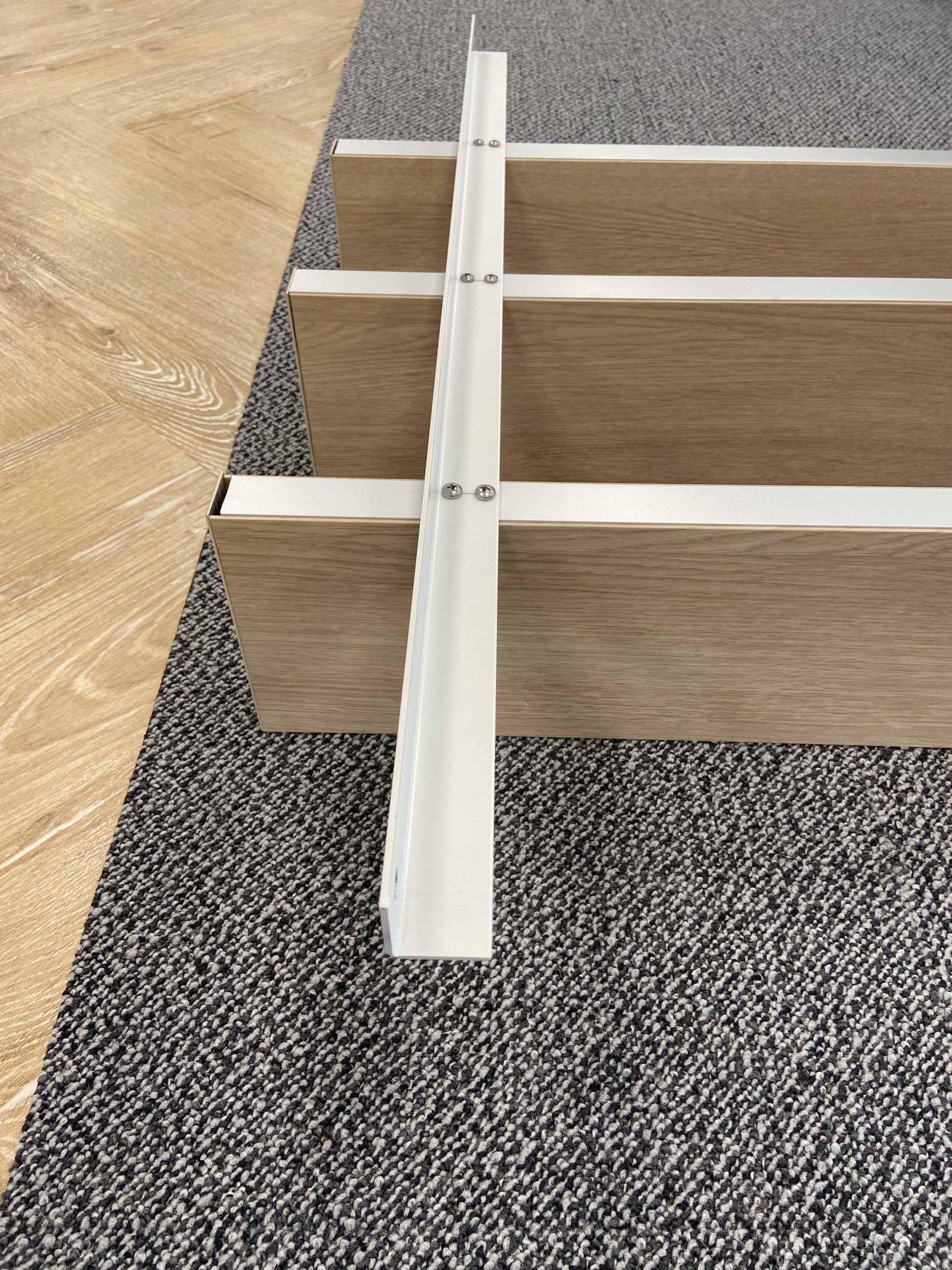

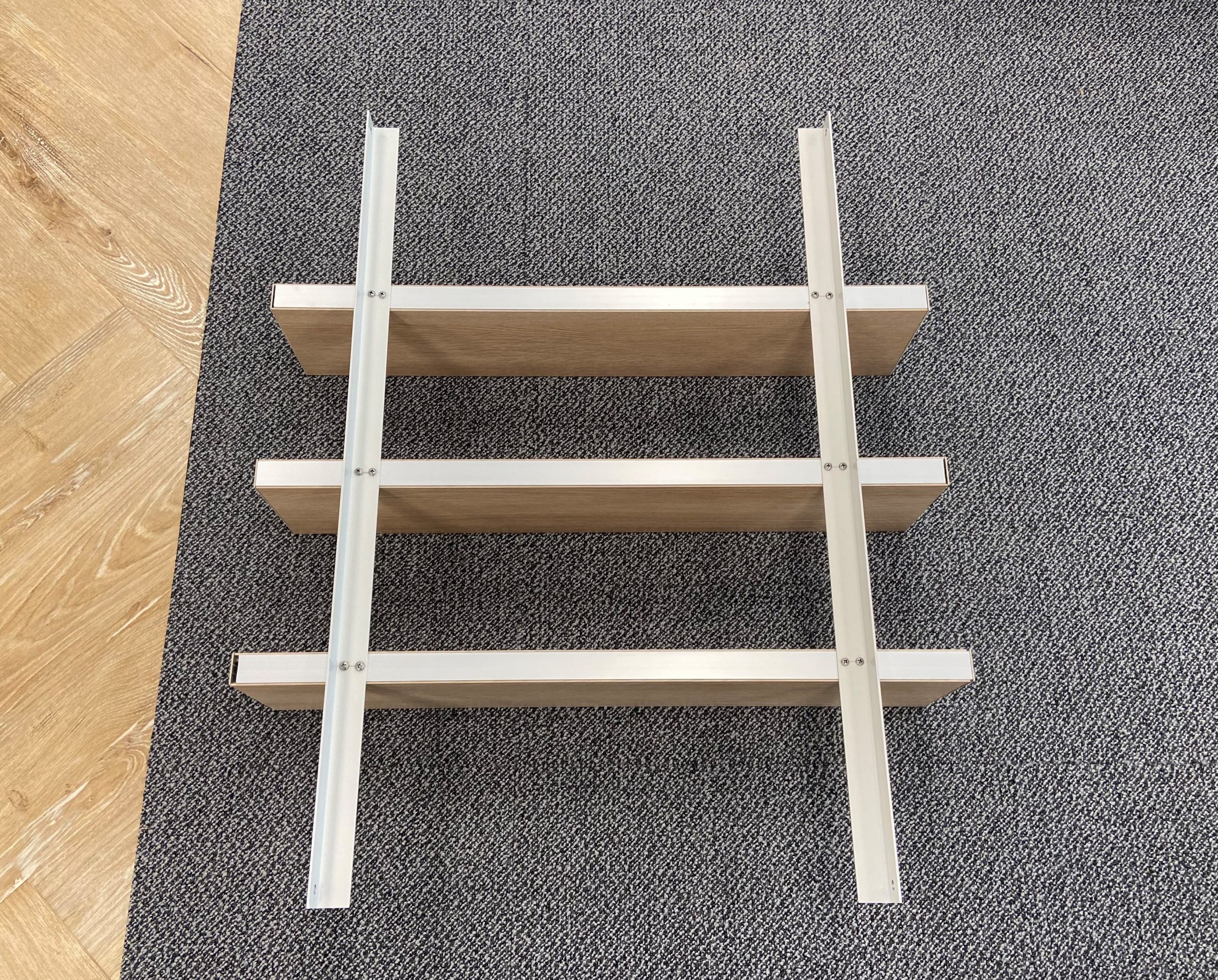

点検⼝として外れる側のルーバーには、Ｌアングルを取り付けています。

このＬアングルと本体側のルーバーとを蝶ネジで締め込んでおり、

⼯具を使わずに点検⼝を取り外すことができます。

点検⼝のサイズは⼤⼈1⼈が作業するのに⽀障ないスペースを確保できるよう

設定しています。













ルーバー仕様
メーカー︓TOPPAN（凸版印刷株式会社）
商品名 ︓FORTINA（フォルティナ）
品番 ︓TLKS-3015H+CLKU-30、THSN-5050+THBM-50、THSN-5050+THBM-50
仕上げシート︓TE-SN2035 ⽊⽬
点検⼝固定⽤部材
スチール t2.3 Ｌ30*30 +メラミン焼付塗装(Ｎ-90 ⽩ 3分艶/⽇塗⼯)
