①before







①after







②before







②after







③before







③after







～ＬＧＳ壁の軽量下地からＰＢボード貼り、

壁面の仕上げまでのbefore/afterの写真をまとめました～

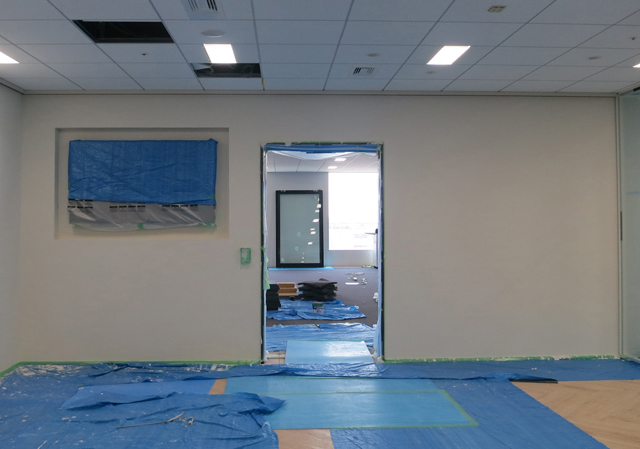

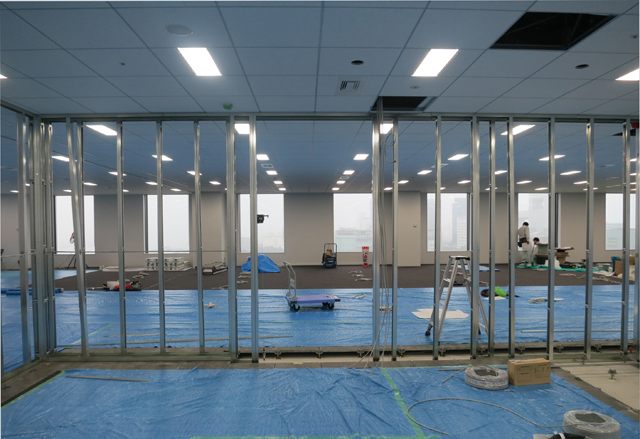

①st65+st65(2列)+PB9.5+PB12.5(2層貼り)+ジョリパット(ゆず肌/AICA)

モニター取付部分がニッチになっている為、軽量下地で壁厚を調節しています。

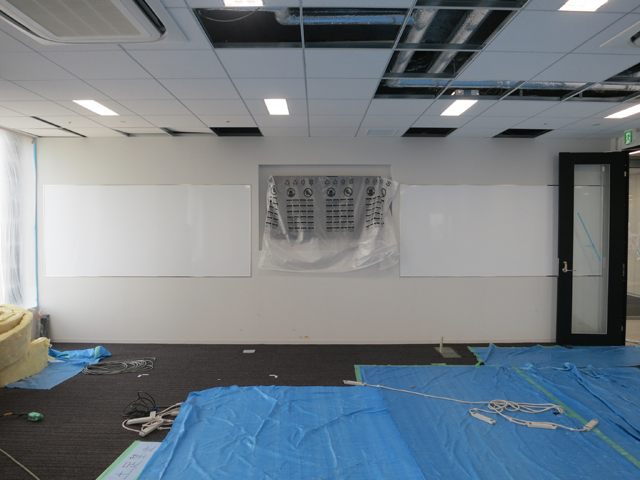

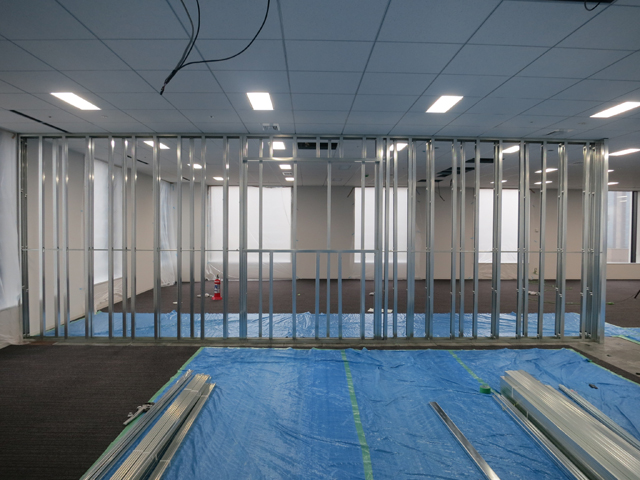

②st65+st65(2列)+PB9.5+PB12.5(2層貼り)+AEP塗装(N-85 白/日塗工)3分艶

①と同様に軽量下地で壁厚を調節しています。

ホワイトボード部分：ボンデ鋼板 t1.2+ホワイトボードフィルム貼り(WH-111/3M)

四方枠：メタカラー(AKA-9x4U ニッケルヘアライン(NH)/セキスイ)

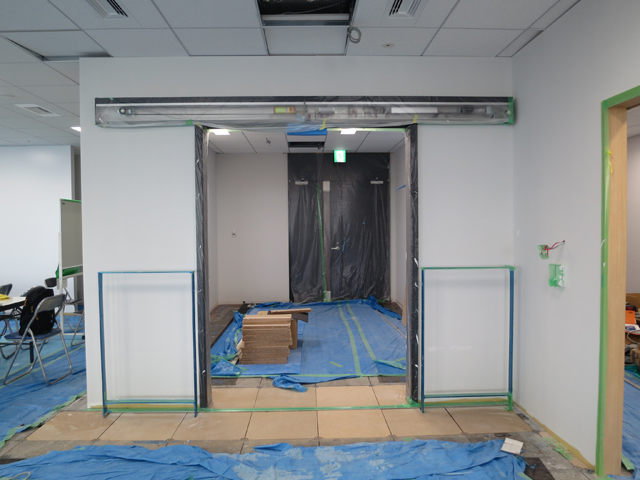

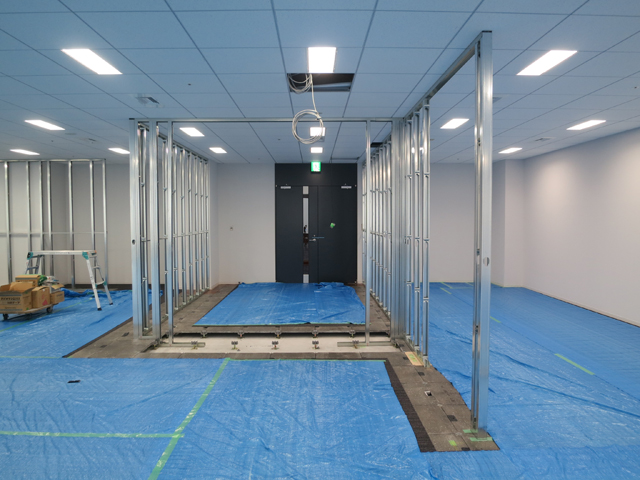

③st65+PB9.5+PB12.5(2層貼り)+AEP塗装(N-85 白/日塗工)3分艶

自動ドア設置に伴い、開閉時の挟み込み防止の為の防護柵を製作しました。

防護柵：SUS H.L 角パイプ9×50+ベースプレート t4.5 スラブへアンカー固定





壁が完成してしまえば内部の構造を目視することはできませんが、

モニター廻りの納まりや周囲の壁・天井との取り合い、

自動ドア設置の為の内部補強など、現場ではミリ単位で微調整が行われています。

軽量下地の段階から壁全体の納まりに影響するのでとても重要な作業です。
